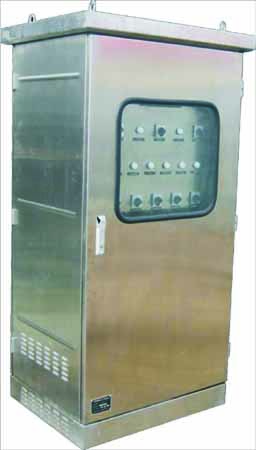

HKFZ型变压器冷却器控制柜

• 型号：HKFZ
   【概 述】
  HKFZ型变压器冷却器控制柜是针对原有变压器风冷控制系统存在腐蚀老化、维护量大、电机保护配置不全、运行不便等缺陷专门设计研发的。控制柜采用PLC(可编程控制器）为核心的控制，触摸屏作为操作显示，实时采集主变上层油温，主变运行负荷，油流继电器，三侧位置信号，电机保护器件状态信号，投入或退出相应数量的风扇和油泵。从而替代了传统电磁式控制柜中大量的时间继电器、中间继电器等设备，有效减少了设备的故障环节。增强产品运行可靠性的同时，也使产品更为人性化。
  【特 点】
  ●两路动力电源的轮换。
  ●冷却器工作模式的轮换。
  ●冷却器全停延时跳闸。
  ●故障报警。
  ●箱内温湿度自动控制。


  ●可触摸设置系统参数。
  ●友好的人机界面。

  【技 术 参 数】
  可靠性指标：MTBF≥100000h
  海拔高度：≤4000m
  灰       尘：≤5mg/m3
  振       动：以0.35mm2/s5-100Hz连续作用于任何方向。
  工频耐压：≥2.5KV AC漏电流0.5mA1分钟
  绝缘电阻：≥100MΩ500V DC
  快速瞬变脉冲群干扰：≤符合GB/T17626.4标准规定4级
  浪涌冲击：≤符合GB/T19626..5标准规定4级
  静电放电干扰：≤符合GB/T19626..2标准规定4级
  工作电源：AC/DC 220V; AC/DC110V
  工作环境：温度-25~55℃  湿度10%~95%RH
  贮存环境：温度-40~85℃  湿度5%~98%RH
  柜体尺寸：1200X600X450(mm)     安装尺寸：500X300(mm)
  柜体尺寸：1600X700X600(mm)     安装尺寸：600X400(mm)
  【产品选型】


  HKFZ-1	110KV智能型	HKFP-1	110KV普通型
  HKFZ-2	220KV智能型	HKFP-2	220KV普通型
  HKFZ-3	330KV智能型	HKFP-3	330KV普通型
  HKFZ-5	500KV智能型	HKFP-5	500KV普通型
  HKFZ-7	750KV智能型	HKFP-7	750KV普通型
